Когда нужна регулировка ручного тормоза?

Когда нужна регулировка ручного тормоза?

Заметить то, что требуется отрегулировать ручной тормоз очень просто. Либо эксперимент на уклоне потерпит неудачу, либо есть еще один тест для определения необходимости регулировки. Для этого полностью натяните на себя ручник и понаблюдайте, продолжается ли движение в это время. Если машина продолжает движение и тормозит достаточно слабо, то может потребоваться ремонт, или хотя бы элементарная регулировка. Причина, по которой может возникнуть описанная выше проблема, это ослабление натяжения тормозного троса.

Иногда также возможно наличие других причин, таких как большой зазор между колодками и барабаном или износ накладок. Для устранения проблем с ручником не обязательно сразу обращаться в автосервис, можно попробовать устранить недостаток. Для этого следует выполнить ряд действий, с которыми может справиться кто угодно, при наличии первичных знаний об устройстве автомобиля. Осуществляя ремонт, не забывайте о собственной безопасности и занимайтесь ремонтом в месте, для этого предназначенном. Если такого места нет, то не занимайтесь этим в одиночестве.

Перед началом ремонта уточните в инструкции, какая именно присутствует в вашем автомобиле.

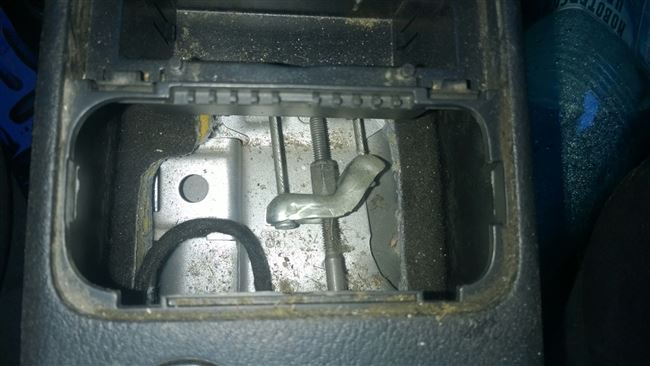

Как подтянуть ручник своими руками? Инструкция, признаки неисправности

Как подтянуть ручник своими руками? Инструкция, признаки неисправности

Как известно, в автомобиле используется несколько тормозных систем. Помимо рабочей и запасной, есть еще и стояночная. В простонародье ее называют «ручником». На грузовиках этот элемент приводится в действие воздухом.

Но на обычных легковых авто и микроавтобусах это архаичный тросиковый элемент. Конструкция довольно простая (поскольку не требует компрессора, ресивера и прочих деталей, как в пневмосистеме), однако нуждается в периодической регулировке.

В сегодняшней статье мы рассмотрим, как подтянуть ручник на ВАЗе и других автомобилях своими руками.

Основные признаки неисправности

Основные признаки неисправности

Как подтянуть ручник на «Шевроле» или любом другом автомобиле? Определить неисправность данного элемента достаточно просто. Следует заехать передней частью на уклон. По правилам, стояночный тормоз должен удерживать машину под углом в 17 градусов. Итак, заезжаем на подъем, ставим на ручник и глушим двигатель.

На передачу машину не устанавливаем. Если автомобиль начал катиться вниз, это первый признак ослабшего ручника. Можно проверить данный элемент и без практических занятий. Так, достаточно посчитать суммарное количество щелчков в рычаге. Их должно быть 5-6.

Если щелчков меньше или больше, значит, автомобилю требуется регулировка стояночного тормоза.

Также допускается тест ручника и на абсолютно ровной поверхности. Так, следует затянуть рычаг до упора и включить передачу. Плавно отпуская сцепление, попытаться тронуться с места. Если это исправный ручник, вы почувствуете, что автомобиль будто прикован к земле. Сдвинуть его с места практически невозможно. Но если с затянутым ручником вы спокойно совершили движение, значит, тросик ослаб. Выход из ситуации – подтяжка стояночного тормоза.

Подобную диагностику следует производить раз в год или каждые 30 тысяч километров. Своевременная проверка элементов тормозной системы позволит избежать многих аварийных ситуаций.

Причины

Причины

Наиболее частая причина данных неисправностей – это естественный износ элемента стояночного тормоза. Тросик имеет свойство растягиваться. Поэтому неудивительно, что время от времени автомобилисты задаются вопросом о том, как подтянуть ручник на «Хендай Акценте» и других машинах. На иномарках этот узел служит достаточно долго. А вот на ВАЗах может приходить в негодность уже через 2-3 года. Но все зависит от интенсивности эксплуатации.

Опытные автомобилисты ставят машину «на передачу» — эта процедура не вредит машине и продлевает срок службы стояночному тросику. Также причина может заключаться и не в самом тросике. Например, ослабший ручник может сигнализировать об изношенных колодках в барабанном или дисковом механизме. В таком случае накладки меняются попарно. Для барабанных тормозов приобретается четыре колодки (верхняя и нижняя с каждой стороны), а для дисковых – две.

Если затянуть ручник, не меняя накладки, это может способствовать ухудшенному торможению на ходу.

Колодка имеет свой критический износ. Если фрикционный материал стирается, металлическая часть накладки начинает тереться о поверхность диска или барабана. При игнорировании проблемы возникают существенные задиры и царапины. Спасти такую ситуацию поможет только проточка (да и то не всегда). Поэтому всегда проверяйте состояние колодок и производите их замену по регламенту.

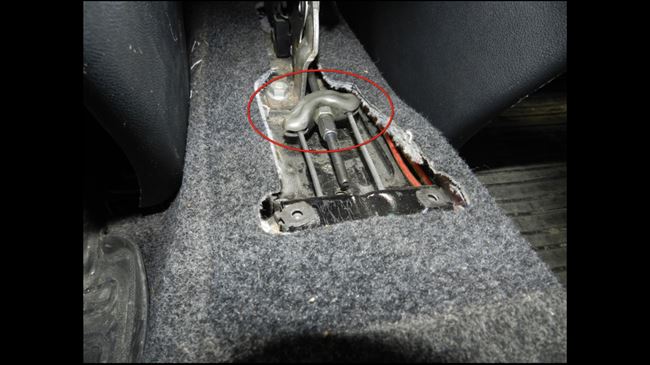

Где находится

Где находится

Прежде чем узнать, как подтянуть ручник своими руками, нужно найти, где он находится. А расположен он под днищем. Стоит отметить, что таких тросиков у машины несколько – каждый идет на свое колесо (правое и левое). Ближе к середине кузова они объединяются в один единый элемент. Здесь и находится регулировочная гайка, которую нам нужно использовать. Также нам понадобятся упоры для колес и набор рожковых ключей.

Приступаем к работе

Приступаем к работе

Итак, для начала устанавливаем автомобиль на передачу (если это заднеприводное авто, то на «нейтраль»). Перед тем как подтянуть ручник на «Киа», нужно поддомкратить заднюю часть авто. А лучше всего производить работы на яме или эстакаде. При отсутствии таковой делаем работы на ровной асфальтированной поверхности. Под передние колёса ставим «противооткаты». Лезем под днище и находим место разветвления тросика. Здесь же будет находиться регулировочная и контргайка.

Последнюю следует предварительно открутить. При помощи плоскогубцев захватываем переднюю часть стояночного тросика. Другой рукой берем ключ соответствующего размера и вращаем регулировочную гайку. Если во время испытаний рычаг выдает больше щелчков, чем положено, значит, элемент нужно закрутить. Если меньше, то открутить. На сколько витков будет закручена или вывинчена гайка, зависит от запущенности ситуации.

Иногда для получения нужно эффекта нужно повторить эту процедуру дважды или трижды.

Завершение работ

Завершение работ

После регулировки, закручиваем намертво контргайку (так, чтобы она не открутилась и не пропала при движении) и проверяем эффективность работы стояночного тормоза. При необходимости, повторяем процедуру еще раз. На этом вопрос «как подтянуть ручник своими руками» можно считать закрытым. Стоит отметить, что настройка тросового привода имеет аналогичный принцип, вне зависимости от марки автомобиля и даже от того, какой тип тормозов установлен (барабаны или диски).

Заключение

Заключение

Итак, мы выяснили, как подтянуть ручник своими руками. Перед испытаниями важно вывесить каждое из задних колес автомобиля и попробовать прокрутить его. Диск должен вращаться свободно, без заеданий. Если все именно так, значит, процедура по подтяжке стояночного тормоза прошла успешно.

Когда нужна замена или натяжка троса ручника и как это сделать?

Когда нужна замена или натяжка троса ручника и как это сделать?

Ручной тормоз – это противооткатная система, предназначенная для фиксации автомобиля на месте во время остановок и длительных стоянок. На большинстве машин она механическая и работает от рычага с тросовым приводом, воздействующим на тормозные колодки напрямую. Уязвимое место механизма – трос, который со временем растягивается, отчего «ручник» перестает функционировать. Для решения проблемы необязательно посещать автосервис, натянуть или поменять элемент можно самостоятельно.

Устройство стояночного тормоза

Устройство стояночного тормоза

Перед тем как заменить трос ручного тормоза или выполнить его натяжку, нужно разобраться в конструкции механизма. Он устроен довольно просто и состоит из таких основных деталей:

  • Рычаг с подпружиненной кнопкой и защелкой. Находится в салоне по правую руку от водителя.
  • Металлическая тяга со шпилькой на конце и коромыслом для установки троса расположена под днищем авто и прикреплена к рычагу. Это и есть натяжное устройство «ручника».
  • Концы троса (или двух тросов), установленные на коромысле, крепятся к рычагам тормозных механизмов задних колес – дисковых или барабанных.
  • Стояночный тормоз действует так: когда водитель поднимает рычаг в салоне, коромысло перемещается вперед и посредством тросового привода воздействует на колодки. В барабанных механизмах тормозные колодки раздвигаются, а в дисковых – сходятся. «Ручник» удерживает только задние колеса и функционирует независимо от основной тормозной системы, срабатывающей при нажатии педали.

    Рукоятка фиксируется в нескольких положениях благодаря защелке. Чтобы ее разблокировать и опустить в исходное положение, на торце ручки установлена специальная кнопка. Если колодки «прихватывают» колеса на втором щелчке, а после четвертого надежно удерживают автомобиль, то считается, что привод работает хорошо.

    Когда натягивать, а когда – менять?

    Когда натягивать, а когда – менять?

    В процессе эксплуатации машины стальной трос постепенно растягивается и начинает провисать. Тогда часть рабочего хода рычага используется, чтобы выбрать эту слабину (первые 2-3 щелчка), а уж потом усилие передается на тормозные колодки задних колес. В результате они слабо прижимаются к поверхности дисков или барабанов и автомобиль затормаживается ненадежно.

    Первый признак неисправности – «ручник» перестает срабатывать на первых двух щелчках рукоятки и поднимается рукой без всякого усилия. В этом случае однозначно необходима натяжка ручного тормоза, точнее — тросового привода.

    Но работа механизма зависит и от других факторов:

    • от степени износа накладок на тормозных колодках;
    • от глубины выработки на поверхности стального диска или барабана.

    Истирание накладок не оказывает особого влияния на действие основной системы, поскольку ход гидравлических поршней довольно велик. А вот действие механического «ручника» постепенно ослабевает. Чтобы вернуть его в рабочее состояние, надо компенсировать износ элементов за счет натяжения привода. При удовлетворительном состоянии самого тросика вылета натяжной шпильки хватит, чтобы обеспечить работоспособность стояночного тормоза при любой степени изношенности накладок.

    Замена троса производится в таких ситуациях:

  • Элемент вытянулся до такой степени, что при максимальном натяжении колодки не схватывают диски и автомобиль откатывается на любом уклоне.
  • Из-за постоянного попадания воды под кожух тросика он заржавел и заклинил намертво. Так случается, когда автомобилист редко пользуется ручным тормозом.
  • Заклинивание троса также происходит в зимний период, когда вода, попавшая под кожух, замерзает внутри. При таком раскладе не спешите его менять, сначала отогрейте машину в гараже, а потом выгоните влагу с помощью аэрозольной смазки WD-40.

    Инструкция по натяжке и замене привода

    Инструкция по натяжке и замене привода

    Поск
    ольку механизм стояночной тормозной системы располагается под днищем машины, то для выполнения работ нужна смотровая канава, эстакада либо подъемник. В крайнем случае можно обойтись и без них, но тогда придется вывесить заднюю часть авто и лечь под него, что не только неудобно, но и опасно. Перед тем как подтянуть трос, следует надежно зафиксировать передние колеса автомобиля противооткатными башмаками.

    Затем действовать в такой последовательности:

  • Установите рычаг ручного тормоза в нижнее положение.
  • Поднимите на домкрате любое из задних колес.
  • Вооружившись двумя рожковыми ключами, подходящими по размерам к гайкам натяжного устройства, спуститесь в смотровую яму.
  • Удерживая основную гайку, расположенную на шпильке возле коромысла, ослабьте контргайку.
  • Закручивайте натяжную гайку, периодически проверяя вращение подвешенного колеса рукой. Чтобы шпилька не крутилась, ее тоже нужно удерживать пассатижами либо ключом.
  • Прекратите подтягивать трос, как только колодки начнут схватывать колесо. Сделайте 1—2 оборота гайки назад и проверьте работу «ручника». Он должен срабатывать после второго щелчка.
  • Затяните контргайку, опустите домкрат и попробуйте действие ручного тормоза на уклоне.
  • Для замены тросового привода придется выделить больше времени, особенно для разборки барабанной тормозной системы. Для вывешивания обоих задних колес приготовьте деревянные колодки, а для замены – стандартный набор инструментов, специальных приспособлений не потребуется. Алгоритм действий такой:

  • Поставьте авто на яму и ослабьте трос до конца, как рассказано выше. Открутите обе гайки и снимите его с коромысла.
  • Поднимите заднюю часть машины, установите ее на колодки и снимите колеса.
  • Демонтируйте барабаны и открутите болты крепления тросика к заднему кожуху.
  • Снимите тормозные колодки и распорную планку. Добравшись до рычажка, скиньте с него петлю троса. Извлеките его из кожуха, операцию повторите с другой стороны.
  • Новый тросовой привод установите в обратном порядке начиная с механизмов колес. В конце произведите его натяжку и проверку работоспособности ручного тормоза.
